Základní pojmy a vzorce

Způsoby výpočtů | Způsoby namáhání z hlediska sil | Způsoby namáhání z hlediska času | Trhací diagram oceli při zkoušce v tahu/tlaku

Způsoby výpočtů

Nejprve zjistíme velikost zatížení, způsob namáhání, dovolené hodnoty napětí popřípadě tlaku a veškeré informace o konstrukci.
Dále pomocí těchto údajů vypočítáme minimální rozměry součásti a upravíme na normalizované.
Nakonec součástku kontrolujeme na dovolené hodnoty. Pokud nevyhovují (v součástce působí větší napětí/tlak než je přípustné), zpravidla rozměry zvětšujeme, dokud nebudou vyhovovat.


Způsoby namáhání z hlediska sil

Napětí = síla působící na určitou plochu
rozeznáváme: normálné (normálové) - síla působí kolmo na plochu

tečné - síla působí v rovině plochy


Výpočet napětí

Tah/tlak
Smyk/střih
Ohyb
Krut
Tlak
Kroutící moment

Ohybový moment
Převodové číslo jednoduchého převodu


Převodové číslo složeného převodu
Obvodová rychlost
F…působící síla
S…plocha, na kterou síla působí
Mo…ohybový moment
MK…kroutící moment
Wo…průřezový modul v ohybu
WK…průřezový modul v krutu
a,r…vzdálenost působiště síly od těžiště
P…výkon
D…průměr
D1…průměr hnací hřídele
D2…průměr hnané hřídele
v…rychlost
n…otáčky
n1…otáčky hnací hřídele
n2…otáčky hnané hřídele

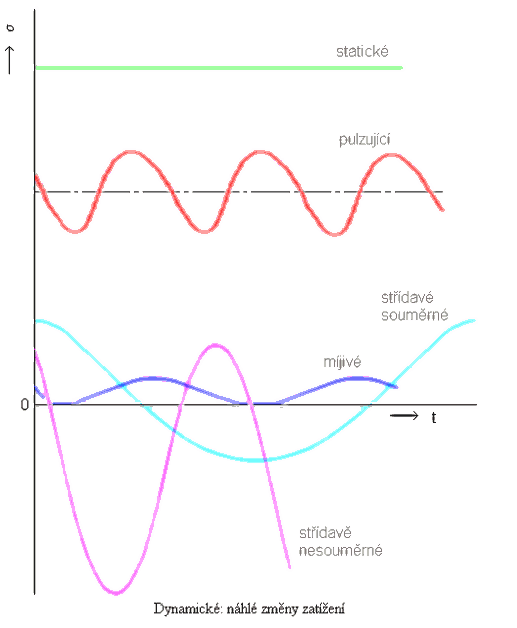

Způsoby namáhání z hlediska času



Trhací diagram oceli při zkoušce v tahu/tlaku


sp…mez pevnosti
sk…mez kluzu
sE…mez pružnosti
sG…mez úměrnosti
e…poměrné prodloužení - poměr mezi přírůstkem (úbytkem) délky a původní délkou
            do meze úměrnosti platí Hookův zákon
E…modul pružnosti
