Spojky
Konstrukční zásady
- všechny rotující části musí být zakryté, ostré hrany se musí zkosit nebo zaoblit
- umisťují se co nejblíže k ložisku
- materiál: ocel tř. 11 a 12 (11500, 12050), pro odlitky tvárná litina (422303)
- ČEPOVÁ, OBRUČOVÁ
- tlumí rázy
- umožňují vyrovnání montážních nepřesností a osový posuv hřídelí
- LAMELOVÁ TŘECÍ
- až 8 párů lamel
- lamely bez obložení pracují v olejové lázni
- lamely s obložením pracují za sucha
- při malých rozměrech přenáší velké momenty
- rovnoměrný tlak v lamelách
- POJISTNÁ KOLÍKOVÁ
- při překroční urč. momentu se kolík přestřihne
- k usnadnění přestřižení se kolík vkládá do kalených pouzder s ostrými hranami
- KOTOUČOVÁ NEPRUŽNÁ
- netlumí rázy
- můžeme spojit hřídele různých průměrů
- malé i velké klidné krout. Momenty
- přesně souosé hřídele bez možnosti osového posuvu
- zajištěny pery, klíny, nebo tlakovými spoji
Čepové
čepy jsou namáhány na ohyb, na tah (po dotažení matice), na smyk (zanedbává se)
většinou známe průměr hřídele. Pokud ne, stanoví se z pevnostní rovnice v krutu se sníženým dovoleným napětím a zaokrouhlí se na nejbližší vyšší normalizovaný ST (str.165):

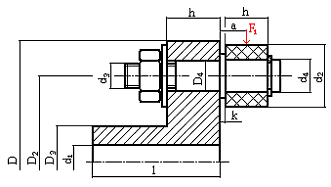

Navrhneme rozměry spojky:
D = (2,5 až 6)·d
1
D
3 = (1,5 až 2,5)·d
1
D
2 = (D
3 + D)/2
D
4 = 0,1·D
d
4 = D
4
d
2 = 1,6·d
4
d
3 = 0,8·D
4
h = (1,3 až 1,5)·d
1
l = (1,5 až 1,8)·d
1
a = k + h/2
| výpočtový kroutící moment |
|
kontrolujeme
|
| obvodová síla na čep |
|
| napětí v ohybu jednoho čepu |
|
| napětí v tahu jednoho čepu |
|
| celkové napětí jednoho čepu |
|
| otlačení pouzder v otvoru pro čep |
|
- jednodušší navržení rozměrů spojky lze provést podle výpočtového kroutícího momentu: v normě (katalogu) se najde příslušná spojka o stejném nebo nejbližším vyšším výpočtovém kroutícím momentu (např. ST(str. 941))
i…počet čepů
k…dle ST(str.941)
K…provozní součinitel ST (str.593,594)
Obručové
obruč namáhána na smyk a otlačení v místě sevření, při vysokých otáčkách ještě na tah navrhneme rozměry spojky a obruče, popřípadě rozměry vyhledáme v katalogu nebo normě
| výpočtový kroutící moment |
|
kontrolujeme
|
| napětí ve smyku |
|
| otlačení |
|
i…počet šroubů
S
1…výpočtový průřez šroubu
Lamelové třecí
třecí plochy jsou namáhány na otlačení a oteplení
většinou známe průměr hřídele. Pokud ne, stanoví se z pevnostní rovnice v krutu se sníženým dovoleným napětím a zaokrouhlí se na nejbližší vyšší:
Navrhneme rozměry lamel (nebo rozměry vyhledáme v katalogu nebo normě pro příslušný průměr hnací hřídele):
D
1 = 4·d
D
2 = (1,25 až 1,8)·D
1
D = (D
1 +
2)/2
b = (D
1 -
2)/2
| výpočtový kroutící moment |
|
| vypočítáme přítlačnou sílu |
|
kontrolujeme
|
| otlačení |
|
| oteplení |
|
d…průměr hnací hřídele
i…počet třecích ploch
K…provozní součinitel ST (str.593,594)
f…součinitel tření
Pojistné kolíkové
kolík je namáhán na smyk a otlačení, při překročení urč. hodnoty kroutícího momentu se má přestřihnout
Většinou známe průměr hřídele. Pokud ne, stanoví se z pevnostní rovnice v krutu se sníženým dovoleným napětím a zaokrouhlí se na nejbližší vyšší:
| vzhledem k tomu, že se kolík má přestřihnout při urč. přetížení, musíme upravit kroutící moment: |
|
| přibližně určíme polohu střižného kolíku: |
|
| vypočítáme obvodovou sílu |
|
| vypočítáme průměr kolíku |
|
| průměr kolíku zaokrouhlíme na nejbližší normalizovaný průměr, který musí být větší než 1 mm. Pokud se tak nestane, musí se změnit DS.
|
| vypočítáme přesnou polohu kolíku |
|
Navrhneme rozměry spojky:
D = 1,8·d
l1 = (6 až 8)·d1
l2 = (5,4 až 7,2)·d1
|
kontrolujeme
|
| otlačení kolíku |
|
k…procentuální vyjádření přetížení (k>100)
K…provozní součinitel ST (str.593,594)
l
K…délka kolíku
Kotoučové nepružné
šroub je namáhán na tah
| výpočtový kroutící moment |
|
| určíme potřebnou sílu pro jeden šroub |
|
| vypočítáme průměr šroubu, je namáhán na tah
|
| rozměry navrhneme obdobně jako u čepové spojky a podle ST(str.935) přitom Mt > MV
|
i…počet šroubů
k…bezpečnost proti prokluzu k>1,8
f…součinitel smykového tření, přibližně 0,25
K…provozní součinitel ST (str.593,594)
D…poloha šroubu
